Naarmate de dikte van de staalplaat toeneemt, veranderen de thermodynamische vereisten en de vloeistofdynamica van de zuurstofstroom exponentieel. De fysieke realiteit van thermisch snijden dicteert dat het overschrijden van de ontworpen capaciteit van een standaardopstelling onvermijdelijk de snede in gevaar brengt. Het toepassen van een one-size-fits-all benadering bij de selectie van apparatuur resulteert in overmatige slakaccumulatie, brede kerfs, ernstig smelten aan de bovenrand en verspilde verbruiksgassen. Deze inefficiënties vertalen zich rechtstreeks in hogere secundaire bewerkingsvereisten en onnodige operationele vertragingen.
Het selecteren van de juiste snijbrander en snijmondstuk vereist een systematische evaluatie van de materiaaldikte, de gasstroomcapaciteit en het brandstoftype. Een juiste configuratie zorgt voor precisie, handhaaft de veiligheidsnormen en optimaliseert het gasverbruik. Door te begrijpen hoe de fysieke afmetingen van het staal in wisselwerking staan met de voorverwarmvlam en de zuurstofstraal, kunnen operators hun gassnijsystemen zo configureren dat ze alles kunnen verwerken, van dun plaatstaal tot massieve stalen blokken, zonder dat dit ten koste gaat van de kwaliteit.
Boringdiameter is niet onderhandelbaar: De grootte van de snijzuurstofboring moet rechtstreeks schalen met de plaatdikte om de juiste zuurstofstraalsnelheid te behouden voor een effectieve slakafvoer.
De stroomcapaciteit bepaalt de keuze van de toorts: Zware snijbranders met grotere interne gasdoorgangen zijn verplicht voor platen die groter zijn dan 100 mm (4 inch) om stroomgebrek te voorkomen.
Brandstofgasaandrijvingen Mondstukontwerp: De keuze tussen acetyleen (mondstukken uit één stuk) en alternatieve brandstoffen zoals propaan of aardgas (tweedelige mondstukken) verandert fundamenteel de voorverwarmingstijden en de selectie van apparatuur voor dikke platen.
Schuine sneden vergroten de effectieve dikte: Bij het afschuinen is het snijpad langer dan de nominale plaatdikte, wat een overeenkomstige verhoging van de snijmondstukgrootte vereist.
Veiligheidsweegschaal met dikte: Het snijden van dikkere materialen verhoogt het risico op aanhoudende averechtse gevolgen; apparatuur moet geschikt zijn voor de specifieke vereiste gasdrukken en -volumes.
Thermisch snijden is afhankelijk van het verhogen van koolstofstaal tot de ontbrandingstemperatuur, ongeveer 870°C (1600°F). Bij deze temperatuur oxideert het staal snel wanneer het wordt blootgesteld aan een zuivere zuurstofstroom. Het bereiken en behouden van deze plaatselijke temperatuur wordt aanzienlijk moeilijker naarmate de plaatdikte toeneemt. Dikkere platen fungeren als enorme warmteputten, waardoor thermische energie snel uit de snijzone wordt weggetrokken en door het omringende metaal wordt verspreid.
Om dit snelle warmteverlies tegen te gaan, moeten operators apparatuur met hogere voorverwarmingscapaciteiten gebruiken. Het initiëren en in stand houden van de exotherme reactie op een plaat van 150 mm vereist een enorme, aanhoudende thermische input vergeleken met een plaat van 10 mm. Als de voorverwarmingsvlam te groot is voor dunne platen, veroorzaakt de overtollige warmte ernstige afronding en vervorming van de bovenrand. Als de voorverwarming bij dikke platen te klein is, zal de snede vaak mislukken, omdat het staal onder de ontbrandingstemperatuur zakt voordat de zuurstofstraal volledig in het materiaal kan doordringen.
De snijdende zuurstofstroom heeft twee functies: hij oxideert het verwarmde staal chemisch en blaast de resulterende gesmolten slak fysiek door de snede. Terwijl de zuurstof met het ijzer reageert, genereert het extra warmte die het proces gedurende de gehele snedediepte in stand houdt. Het behouden van de samenhang van deze zuurstofstraal is van het grootste belang voor een zuivere, rechte snede.
Een grotere plaatdikte vereist een groter zuurstofvolume dat bij een specifieke druk wordt afgeleverd om de straalcoherentie tot aan de onderkant van de snede te behouden. Als de straal voortijdig zijn vorm of snelheid verliest, zal de slak aan de onderkant bevriezen, waardoor een rommelige, moeilijk te verwijderen schuim ontstaat. De vloeistofdynamica van de zuurstofstroom moet laminair blijven. Het introduceren van overmatige druk door een kleine opening veroorzaakt turbulentie, waardoor de straal wordt verstrooid en het verticale profiel van de kerf wordt vernietigd.
Het uitvoeren van schuine sneden introduceert een aanzienlijke geometrische verandering in het snijproces. Bij schuin snijden neemt de werkelijke afstand die de zuurstofstraal door het metaal moet afleggen aanzienlijk toe in vergelijking met een rechte verticale snede. Operators moeten rekening houden met deze grotere afstand om de snijkwaliteit en penetratie te behouden.
De wiskundige realiteit van afschuinen is eenvoudig. Het aanbrengen van een afschuining van 45 graden op een plaat van 50 mm vergroot de effectieve dikte die de straal moet doordringen tot meer dan 70 mm. De standaard vuistregel in het veld vereist het aanpassen van de apparatuurgrootte en de gasstroominstellingen op basis van deze effectieve, schuine dikte in plaats van de nominale verticale plaatdikte. Als de apparatuur voor zware afschuiningen niet wordt vergroot, resulteert dit in onvolledige penetratie en ernstige slakophoping aan de onderrand.
Niet alle toortsen zijn vervaardigd om de extreme gasvolumes aan te kunnen die nodig zijn voor de verwerking van zware platen. Apparatuur wordt over het algemeen onderverdeeld in classificaties voor standaard, middelzwaar en zwaar gebruik, gebaseerd op de interne buisdiameters en klepstroomcoëfficiënten (Cv). Deze interne afmetingen bepalen het maximale gasvolume dat het gereedschap kan leveren zonder een beperkend knelpunt te veroorzaken.
Er bestaat een drempel rond de markering van 75-100 mm (3-4 inch). Boven deze dikte beginnen standaard- en middelzware toortsen last te krijgen van gasgebrek. De interne doorgangen kunnen simpelweg niet genoeg zuurstof laten stromen om de vereiste straalsnelheid bij de uitgang van het mondstuk te handhaven. Deze uithongering leidt tot ernstige drukval, onstabiele vlammen en onvermijdelijk snijverlies. Voor zware plaattoepassingen is het upgraden naar een heavy-duty snijbrander met vergrote gasbuizen een strikte operationele vereiste.
De methode waarmee zuurstof en brandstofgas in de apparatuur worden gemengd, speelt een belangrijke rol bij de prestaties en veiligheid, vooral bij hoge stroomsnelheden. Mengers met gelijke druk (positieve druk) vereisen dat zowel de zuurstof als het brandstofgas met ongeveer dezelfde druk de mengkamer binnenkomen. Deze zijn zeer effectief wanneer brandstofgas onder hoge druk direct verkrijgbaar is uit cilinders of bulktanks.
Injectormengers (lagedrukmengers) maken gebruik van de zuurstofstroom met hoge snelheid om een venturi-effect te creëren, waardoor het brandstofgas fysiek in de mengkamer wordt getrokken. Dit mechanisme is nodig bij het gebruik van lagedrukbrandstofbronnen, zoals aardgasleidingen. Bij het opschalen naar de enorme gasvolumes die nodig zijn voor snijsecties groter dan 150 mm, bieden injectormixers vaak superieure vlamstabiliteit en veiligheid, omdat ze actief voorkomen dat zuurstof onder hoge druk tijdens zware werkzaamheden in de brandstofleiding terechtkomt.
De fysieke geometrie van het gereedschap heeft een directe invloed op de ergonomie van de operator en de snijcontrole. Veel voorkomende hoofdhoeken zijn onder meer 90 graden, 75 graden en rechte configuraties. De keuze van de hoek hangt volledig af van de snijpositie en de fysieke omgeving van het werkstuk.
Bij het omgaan met de extreme stralingswarmte die wordt gegenereerd door het snijden van dikke platen, is het handhaven van een consistente afstand van cruciaal belang. Dankzij een hoofd van 90 graden of 75 graden kan de operator comfortabel zijn handen of een geleidewiel op het plaatoppervlak laten rusten, terwijl hij zijn lichaam uit de directe hittezone houdt. Rechte configuraties zijn voornamelijk gereserveerd voor gemechaniseerde opstellingen of specifieke scenario"s voor het snijden van schroot waarbij de operator diep in kleine ruimtes moet reiken.
De tipgrafieken van fabrikanten zijn gebaseerd op strikte vloeistofdynamische techniek. Grotere snijzuurstofboringen zorgen ervoor dat hogere stroomsnelheden door de opening kunnen stromen zonder dat er overmatige, turbulente drukken nodig zijn. Het doel is om een enorme hoeveelheid zuurstof in een gladde, samenhangende kolom af te leveren.
Het gebruik van een kleine boring onder hoge druk in een poging om dik staal te snijden resulteert in een zeer turbulente straal. Deze turbulentie creëert een kerf met een klokvormige opening, waarbij de snede onder het oppervlak op onvoorspelbare wijze breder wordt en er vaak niet in slaagt de slak op de bodem te verwijderen. Omgekeerd resulteert het gebruik van een grote boring bij lage druk op dun materiaal in onvoldoende snelheid om het gesmolten metaal weg te blazen, waardoor de slak eenvoudigweg weer samensmelt achter de snede. Het afstemmen van de boringdiameter op de exacte plaatdikte is de enige manier om de juiste balans tussen volume en snelheid te garanderen.

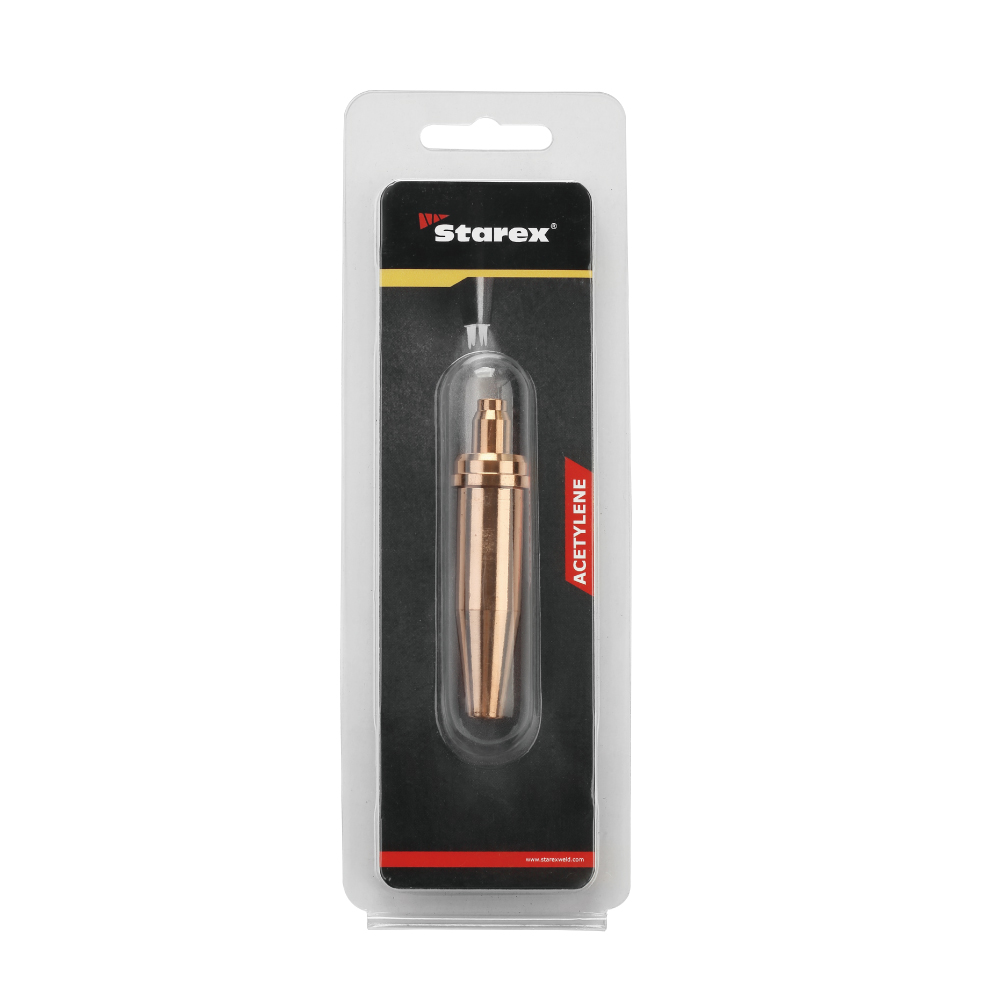

De fysieke constructie van de verbruikstip moet overeenkomen met de specifieke verbrandingseigenschappen van het gebruikte brandstofgas. De industrie vertrouwt op twee verschillende ontwerpen om deze verschillen veilig en efficiënt op te vangen.
Mondstuktype | Bouw | Compatibiliteit met brandstofgas | Ontwerpgrondslag |
|---|---|---|---|
Uit één stuk | Massief koper met nauwkeurig geboorde openingen. | Acetyleen | Acetyleen heeft een extreem hoge brandsnelheid. Het platte oppervlak van het ontwerp uit één stuk voorkomt dat de vlam terugbrandt in de punt. |
Tweedelig | Binnenste messing/koper spiebaan met een buitenste koperen omhulsel. | Propaan, aardgas, propyleen | Alternatieve brandstoffen branden veel langzamer. Het verzonken ontwerp verankert de vlam, waardoor wordt voorkomen dat zuurstof met hoge snelheid de voorverwarmingsvlam uitblaast. |
Als u het verkeerde constructietype voor uw stookgas selecteert, zal dit resulteren in voortdurende uitbarstingen van vlammen of gevaarlijke, aanhoudende averechtse gevolgen. Een snijmondstuk moet specifiek worden ontworpen voor de thermodynamica van het gas dat er doorheen stroomt.
De keuze van het brandstofgas bepaalt de voorverwarmingstijd, de specifieke benodigde apparatuur en de algehele efficiëntie van de operatie. Acetyleen biedt de hoogste vlamtemperatuur, waardoor het uitzonderlijk geschikt is voor snel voorverwarmen op dunne tot middelgrote platen. De lagere totale warmteafgifte (BTU) maakt het echter minder effectief bij het penetreren van de enorme koellichamen van extreem dikke platen.
Alternatieve brandstoffen zoals propaan en aardgas bieden een hogere totale warmteafgifte, waardoor de aanhoudende thermische energie wordt geleverd die nodig is om dikke platen op ontstekingstemperatuur te houden. Voor extreme diktes variërend van 150 mm tot meer dan 300 mm worden vaak vloeibare koolwaterstofbrandstofalternatieven, zoals benzine/oxy-fuel-systemen, ingezet. Verdamping van vloeibare brandstof biedt een superieure plaatselijke energiedichtheid in vergelijking met standaard gasvormige brandstoffen, waardoor intense hitte diep in de kerf wordt gedreven en wordt voorkomen dat de snede uitdooft.
Operators moeten rekening houden met de exponentiële toename van het zuurstofverbruik naarmate de plaatdikte en de boring groter worden. Bij het snijden van een plaat van 100 mm wordt niet simpelweg tweemaal zoveel zuurstof gebruikt als bij een plaat van 50 mm; het vereiste volume neemt dramatisch toe om de noodzakelijke straalcoherentie en slakafvoersnelheid over de langere verticale afstand te behouden.
Het begrijpen van deze verbruikscijfers is van cruciaal belang voor het berekenen van de operationele kosten van een project. Hoewel het gebruik van een grotere punt meer gas per minuut verbruikt, voltooit deze de snede vaak aanzienlijk sneller en schoner dan een te kleine punt die door het materiaal worstelt. De arbeids- en tijdbesparingen die worden behaald door het gebruik van de juiste, grotere tipgrootte compenseren bijna altijd de hogere kosten voor verbruiksgas, terwijl tegelijkertijd de noodzaak voor nasnijden wordt verminderd.
Er is een directe, omgekeerde relatie tussen voortbewegingssnelheid en plaatdikte. Naarmate het materiaal dikker wordt, moet de operator langzamer gaan rijden om de zuurstofstraal voldoende tijd te geven om het staal te oxideren en de diepe kerf vrij te maken. Als de voortbewegingssnelheid op dikke platen te hoog wordt ingesteld, wordt de afgesneden stroom naar achteren getrokken en uiteindelijk niet door de onderrand heen gedrongen.
Om de snelheid te optimaliseren zonder dat dit ten koste gaat van de kwaliteit van dikkere materialen, kunnen operators op hoge snelheid uiteenlopende tips gebruiken. Deze gespecialiseerde verbruiksartikelen zijn voorzien van een interne tapsheid die de zuurstofstraal uitzet en versnelt tot supersonische snelheden. Dit geavanceerde vloeistofdynamische ontwerp verbetert zowel de snijkwaliteit als de maximale voortbewegingssnelheid op zware platen in vergelijking met standaard ontwerpen met cilindrische boringen.
Operaties met grote volumes en hoge druk op dikke platen verhogen de ernst en frequentie van tegenslagen aanzienlijk. Wanneer u zware platen doorboort of interne insluitsels tegenkomt, kan gesmolten slak gemakkelijk terug in de openingen van de punt terechtkomen. In scenario"s met een hoog debiet kan deze verstoring ervoor zorgen dat de gemengde gassen in de apparatuur ontbranden.
Om dit risico te beperken zijn flashback-afleiders met hoog debiet en zware terugslagkleppen verplicht. Standaardafleiders beperken vaak de gasstroom, waardoor juist de hongersnoodproblemen ontstaan die operators proberen te vermijden. Daarom moet de veiligheidsuitrusting expliciet worden beoordeeld op de hoge stroomvolumes die vereist zijn bij zware plaatbewerkingen, waardoor bescherming wordt gegarandeerd zonder de prestaties in gevaar te brengen.
Handmatige handelingen op dikke platen eisen een zware fysieke tol van de operator. De intense stralingswarmte, gecombineerd met de extreem lage voortbewegingssnelheden die nodig zijn voor dik staal, maakt het moeilijk om een vaste hand en een consistente afstand te behouden bij lange zaagsneden. Vermoeidheid vertaalt zich rechtstreeks in slechte snijkwaliteit, gutsen en verloren penetratie.
Bij het verwerken van platen dikker dan 75 mm over lange afstanden wordt de overstap van handmatig gereedschap naar gemechaniseerde oplossingen zeer voordelig. Door gebruik te maken van een gemechaniseerde lineaire tractor of een CNC-autogeenopstelling wordt het menselijke element van vermoeidheid geëlimineerd. Deze systemen handhaven een perfect consistente rijsnelheid en afstand, waardoor een soepele, hoogwaardige snede wordt gegarandeerd en de machinist veilig uit de buurt van de intense thermische zone wordt gehouden.
Succesvol gassnijden is een oefening in vloeistofdynamica en toegepaste thermodynamica. De apparatuur moet het benodigde gasvolume leveren, en de verbruiksartikelen moeten dat volume zo vormgeven dat het perfect aansluit bij de fysieke afmetingen van de stalen plaat. Het negeren van deze fysieke realiteit leidt tot slechte kwaliteit, verspilling van hulpbronnen en onveilige werkomstandigheden.
Volg deze volgende stappen om optimale resultaten te garanderen:
Controleer de maximale plaatdikte die u wilt verwerken, waarbij u rekening houdt met de toegenomen effectieve dikte van eventuele schuine hoeken.
Selecteer het thermodynamisch meest geschikte brandstofgas voor die specifieke dikte.
Kies het overeenkomstige tiptype en -formaat op basis van de technische diagrammen van de fabrikant.
Controleer of de door u gekozen apparatuur over de interne stroomcapaciteit beschikt om de vereiste gasvolumes zonder verhongering te ondersteunen.
Voer proefsneden uit op afvalmateriaal van dezelfde dikte om de voorverwarmingsintensiteit en voortbewegingssnelheden in te stellen voordat u zich aan het uiteindelijke werkstuk hecht.
A: U moet de specifieke tiptabel van de fabrikant van de apparatuur raadplegen. Zorg ervoor dat de exacte dikte van de staalplaat overeenkomt met de tabel om er zeker van te zijn dat u de juiste diameter van de zuurstofboring selecteert. Dit garandeert het juiste gasstroomvolume en de juiste straalsnelheid die nodig zijn om het materiaal schoon te scheiden en de slak te verwijderen.
A: Nee. Standaardapparatuur mist de interne buisdiameter die nodig is om het enorme volume zuurstof te laten stromen dat nodig is voor platen van 100 mm. Als u dit probeert, ontstaat er een tekort aan stroming, drukval en mislukte snede. Voor dikke platen is zware apparatuur met grotere interne gasdoorgangen verplicht.
A: Het gebruik van een te grote tip verspilt aanzienlijke hoeveelheden zuurstof en brandstofgas. De overmatige voorverhitting veroorzaakt ernstige smelt- en afronding van de bovenrand, terwijl de te grote zuurstofstraal een veel bredere kerf creëert dan nodig is, waardoor de algehele precisie afneemt en de secundaire schoonmaaktijd toeneemt.
A: Propaan en aardgas hebben veel lagere verbrandingssnelheden vergeleken met acetyleen. Het tweedelige ontwerp heeft een verzonken binnenspline die een beschermende cup creëert. Hierdoor wordt de langzamer brandende vlam verankerd, waardoor wordt voorkomen dat de snijdende zuurstofstroom met hoge snelheid de voorverwarmingsvlam tijdens bedrijf uitblaast.
A: Nee. Overmatige druk dwingt te veel gas door de opening, waardoor ernstige jetturbulentie ontstaat. Deze turbulentie vernietigt de samenhangende vorm van de zuurstofstroom, waardoor de snijkwaliteit afneemt, de snede op onvoorspelbare wijze breder wordt en feitelijk het vermogen van de straal wordt belemmerd om slak uit de bodem van de snede te verwijderen.
A: Mengers met gelijke druk hebben zowel zuurstof als brandstofgas nodig om bij vergelijkbare positieve druk binnen te komen. Injectormengers gebruiken de zuurstofstroom met hoge snelheid om een venturi-effect te creëren, waardoor brandstofgas onder lage druk in het mengsel wordt getrokken. Injectoren zijn veiliger en stabieler bij gebruik van lagedrukbrandstofbronnen zoals aardgas.
A: Schuine sneden vergroten de werkelijke afstand die de zuurstofstraal door het metaal moet afleggen. Een afschuining van 45 graden op een plaat van 50 mm zorgt ervoor dat de effectieve dikte meer dan 70 mm bedraagt. Operators moeten hun apparatuur op maat maken en de stroomsnelheden aanpassen op basis van dit langere diagonale pad, en niet op basis van de verticale plaatdikte.
