U bent halverwege het snijden van een zware stalen plaat van 2 inch. Plots weerklinkt er een gewelddadige, hersenschudding over de werkvloer. Wist u dat zonder de juiste veiligheidsvoorzieningen een tegengestelde stroom van gemengde gassen uw cilinders in een bom kan veranderen?
De meeste ervaren lassers kennen de extreme gevaren van autogeenwerkzaamheden. Toch veroorzaakt het kiezen van de juiste veiligheidsuitrusting nog steeds wijdverspreide verwarring. Navigeren door verschillende gascompatibiliteiten, drukvallen en draadgroottes is genoeg om ieders hoofd te laten tollen. Als ultieme verdedigingslinie tegen catastrofale ongelukken is een betrouwbare veiligheidsopstelling niet onderhandelbaar.
In deze technische gids leggen we precies uit hoe u de juiste apparatuur voor uw winkel kunt specificeren. We kijken naar parameters uit de praktijk, vergelijken montagelocaties en helpen u een faalveilig systeem te bouwen dat uw bemanning in leven houdt en uw productie draaiende houdt.
Locatie bepaalt functie: Uw keuze tussen op een toorts gemonteerde en op een regelaar gemonteerde apparaten hangt af van de slanglengte en de mobiliteit van de operator. Zware industriële opstellingen vereisen vaak beide.
Meer dan een terugslagklep: een echte afleider stopt de omgekeerde gasstroom en dooft de vlam. Een standaard terugslagklep smelt eenvoudigweg tijdens een brand.
Strikte gascompatibiliteit: Zuurstof- en brandstofapparaten hebben verschillende interne afdichtingen, schroefdraden en kleurcodes. Ze zijn nooit uitwisselbaar.
Stroomsnelheid is belangrijk: als u uw veiligheidsuitrusting te klein maakt, verhongert de toortstip. Ironisch genoeg vergroot deze lage gassnelheid feitelijk het risico op averechtse gevolgen.
Harde vervaldata: Dit zijn geen levenslange onderdelen. Mechanische veren raken vermoeid en filters raken verstopt. Industrienormen vereisen vervanging elke 3 tot 5 jaar.
Het beheersen van vluchtige gassen op een productievloer komt neer op strikte natuurkunde. Een flashback-afleider is een gespecialiseerde mechanische barrière die is ontworpen om te voorkomen dat een vlam achteruit door uw slangen stroomt en de onder druk staande cilinders doorbreekt. Zonder dit stukje zuurstofveiligheidsuitrusting kan een simpele vonk in een menggasslang onmiddellijk ontbranden. Het resultaat? Verwoestende materiële schade en zware verwondingen.
Om te begrijpen waarom dit onderdeel zo belangrijk is, kijk je in de massief koperen behuizing. Een premium-eenheid is afhankelijk van twee specifieke mechanismen die samenwerken.
De eerste is de vlamdover . Meestal is dit een zeer poreuze, gesinterde roestvrijstalen cilinder. Wanneer een supersonisch vlamfront deze barrière raakt, wordt het vuur door microscopisch kleine metaalporiën geperst. Het enorme oppervlak van het roestvrij staal absorbeert de hitte snel, waardoor de vlam onder de ontstekingstemperatuur zakt en deze in milliseconden uitdooft.
Ten tweede is er de terugslagklep. Dit precisieveermechanisme stopt de aanvankelijke tegengestelde stroom van gassen. Zolang het gas in de juiste richting stroomt, houdt de druk de klep open. Als de stroomafwaartse druk onverwachts toeneemt, klapt de veer de klep dicht, waardoor uw gastoevoer wordt afgesloten voordat de brand zelfs maar begint.
Een beangstigende trend in veel kleinere winkels is dat terugslagkleppen en flashback-afleiders als hetzelfde worden beschouwd. Laten we nu de lucht zuiveren. Een terugslagklep stopt de gasstroom strikt. Het helpt niets om een brand te stoppen.
Als een vonk al een vluchtig mengsel in uw slang heeft doen ontbranden, zal de schokgolf een eenvoudige terugslagklep in stukken blazen. Een echte flashback-afleider combineert de terugslagklep met het gesinterde metalen filter om de daadwerkelijke brand te blussen. Als u alleen op een terugslagklep vertrouwt, zijn uw operators volledig blootgesteld.
Om slimme apparatuurkeuzes te maken, moet u weten met wat voor soort verbrandingsafwijking u te maken heeft. Veiligheidsrichtlijnen trekken een harde grens tussen een averechts effect en een flashback.
Er ontstaat een averechts effect wanneer de vlam tijdelijk terugbrandt in de toortstip. U hoort een luide "plop" of "knal". Na de plop kan de vlam helemaal uitgaan, of kan hij bij het uiteinde opnieuw ontsteken.
Wat veroorzaakt het? Meestal is het een operatorfout. Veelvoorkomende boosdoeners zijn het aanraken van de snijpunt met het staal, het oververhitten van de toorts tijdens een lange snede of het uitvoeren van de verkeerde drukregelaar. Hoewel alarmerend, beschadigt een averechts effect zelden apparatuur voorbij de koperen punt. Als uw fakkel echter voortdurend een averechts effect heeft, beschouw dit dan als een waarschuwingssignaal. Een groter probleem is het brouwen.
Een flashback is een noodsituatie met hoge snelheid. De vlam trekt zich terug langs de toortstip, gaat door het handvat en schiet rechtstreeks in de gasslangen. Dit vlammenfront kan supersonische snelheden bereiken.
Als dat vuur de cilinders bereikt, is de resulterende explosie catastrofaal. Flashbacks zijn vaak griezelig stil na die eerste knal, hoewel je misschien een hoog piepend geluid hoort terwijl het vuur actief in de rubberen slang brandt. Dit exacte scenario is wat flashback-afleiders moeten stoppen.
Beslissen waar u uw veiligheidsuitrusting moet installeren, is een evenwichtsoefening tussen ergonomie voor de machinist en maximale systeembescherming. Laten we eens kijken naar de operationele verschillen.
Een toortsterugslagbeveiliging wordt rechtstreeks in de onderkant van de toortshandgreep geschroefd. Het grootste voordeel hier is de onmiddellijke reactietijd. Als er een flashback optreedt, wordt deze bij de bron gedood. Het vuur komt nooit in de slangen terecht, waardoor een gevaarlijke slanguitslag wordt voorkomen.
Het nadeel? Je voegt massief koperen gewicht toe aan de basis van de fakkel. Voor een lasser die de hele dag nauwkeurig, uit positie pijplassen doet, verschuift dat extra volume de balans en veroorzaakt het polsvermoeidheid.
Aan de andere kant wordt een flashback-afleider van de regelaar geïnstalleerd bij de uitgangskleppen terug bij de cilinders. Hierdoor is de zaklamp licht van gewicht en gemakkelijk te manoeuvreren.
De wisselwerking is de kwetsbaarheid van de slang. Omdat het veiligheidsapparaat zich op 6 of 15 meter afstand bevindt, zal een flashback de gehele lengte van de slang afleggen voordat deze de afleider raakt. Je cilinders zullen overleven, maar je slangen zullen door intern vuur worden uitgehold en moeten in de prullenbak worden gegooid.
Functie | Toorts gemonteerd | Regelaar gemonteerd |
|---|---|---|
Primaire bescherming | Beschermt zowel slangen als cilinders | Beschermt alleen cilinders |
Ergonomie van de machinist | Voegt gewicht toe aan het handvat van de toorts | Houdt de zaklamp licht van gewicht |
Risico op beschadiging van de slang | Laag (stopt het vuur bij de bron) | Hoog (vuur gaat door slang) |
Beste voor | Korte slangen, precisielassen | Lange slangen, zwaar maaiwerk |
Pro-tip: Voor zware industriële locaties met slangen van meer dan 4,5 meter raden veiligheidsingenieurs ten zeerste aan om beide te gebruiken. Redundante bescherming is altijd de slimste keuze, op voorwaarde dat uw regelaars de drukval aankunnen.
Als je kijkt naar recente veiligheidsaudits bij grote productiefaciliteiten, is er een duidelijke trend zichtbaar. Facilitair managers zijn actief bezig met het verwijderen van goedkope, niet-gecertificeerde koperen fittingen en deze te vervangen door hoogwaardige, geautomatiseerde veiligheidscomponenten.
Waarom deze plotselinge verschuiving? Regelgevende instanties zoals OSHA en ISO verstevigen hun greep. De aansprakelijkheidskosten van een explosie op de werkplek wegen ruimschoots op tegen de prijs van premium uitrusting. De huidige markt beweegt zich sterk in de richting van afleiders met geïntegreerde thermische afsluitkleppen. Als er voortdurend vuur brandt tegen het interne filter, smelt een smeltlood bij een temperatuur van ongeveer 93°C. Hierdoor wordt automatisch een secundaire klep gesloten, waardoor de gastoevoer permanent wordt afgesloten. Het haalt het menselijke reactie-element volledig uit de vergelijking.
Bij het kopen van veiligheidsuitrusting gaat het niet om het pakken van de goedkoopste optie van de plank. U moet de technische specificaties afstemmen op uw specifieke snij- of lastoepassing. Hier is precies waar u op moet letten.
Zuurstof en brandstofgassen hebben enorm verschillende molecuulgewichten en ontstekingspunten. Apparatuur mag nooit gemengd worden.

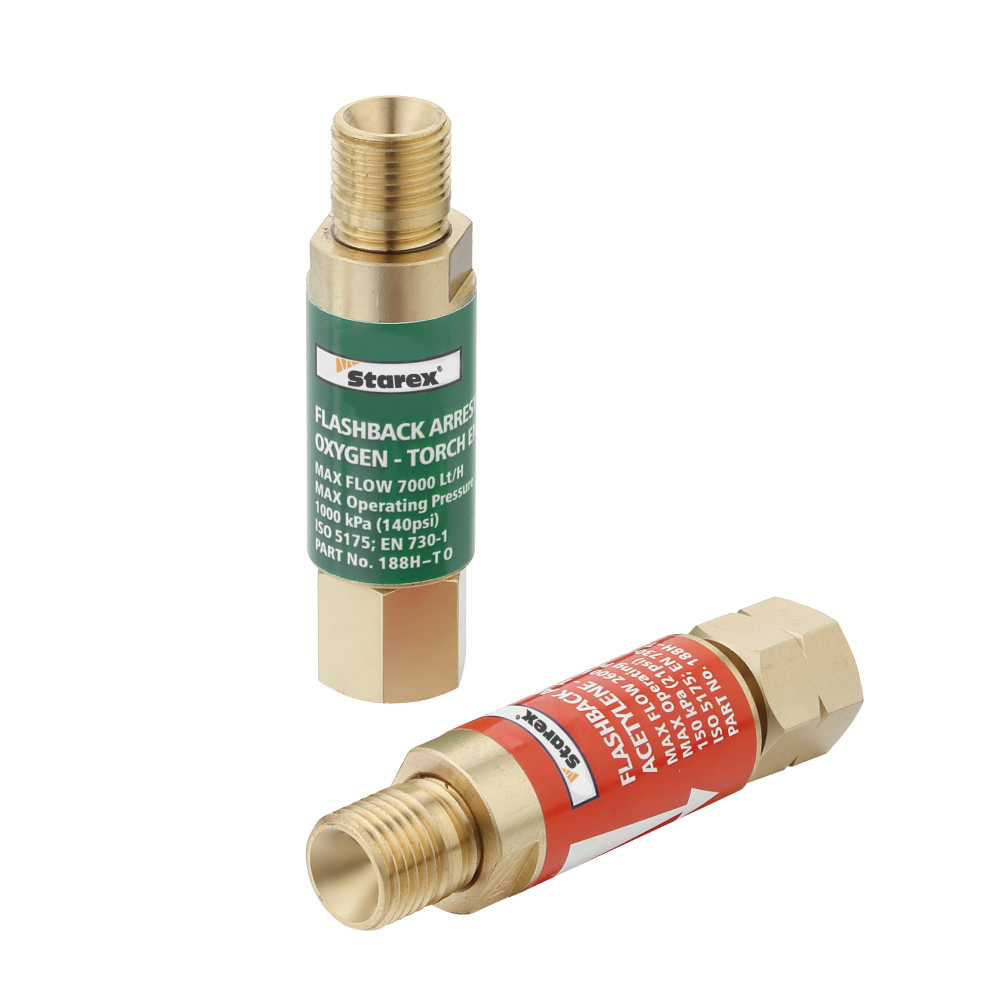

Kijk naar industriestandaardapparatuur zoals de 188-serie. Zuurstofmodellen hebben een kleurcode in blauw of groen, zijn voorzien van standaard rechtse schroefdraad en zijn ontworpen om een maximale werkdruk van ongeveer 1,5 MPa (210 PSI) aan te kunnen.
Brandstofgasmodellen (voor acetyleen, propaan of aardgas) zijn rood. Ze gebruiken linkse schroefdraad – gemarkeerd door een inkeping op de zeskantmoer – zodat je ze fysiek niet aan een zuurstofleiding kunt bevestigen. Acetyleenmodellen zijn strikt gebonden aan een maximale werkdruk van 0,15 MPa (21 PSI) vanwege de extreme instabiliteit van het gas.
Een niet-overeenkomende draad betekent een lekkend systeem. Controleer voordat u bestelt de huidige fittingen van uw toorts en regelaar. In Noord-Amerika is de standaard industriële maat de "B" fitting, die gebruik maakt van een 9/16"-18 schroefdraad. In veel internationale en Europese opstellingen zie je metrische M16x1.5 schroefdraad. Koop precies de juiste match. Het gebruik van messing adapters voegt alleen maar onnodige verbindingspunten toe die kunnen lekken.
Elk sinterfilter zorgt voor fysieke weerstand. Als u een low-flow-afleider op een robuuste rozenknop-verwarmingstip plaatst, verhongert u de toorts. Wanneer de gassnelheid te laag wordt, wil de vlam natuurlijk achteruit in de punt branden. Controleer altijd het stroomschema van de fabrikant. U zult waarschijnlijk de druk van uw regelaar met een paar PSI moeten verhogen om de beperking te compenseren.
Zelfs premium veiligheidsvoorzieningen falen als ze slecht worden geïnstalleerd. Vermijd deze veel voorkomende fouten op de werkvloer.
Achterwaarts installeren: het klinkt gek, maar het gebeurt dagelijks. Terugslagkleppen zijn directioneel. Zoek naar de goed zichtbare stroompijlen die op de koperen behuizing zijn gestempeld. Bij op de toorts gemonteerde apparaten wijst de pijl naar de punt. Bij op de regelaar gemonteerde eenheden wijst de pijl naar beneden in de slang.
Het negeren van specificaties voor propaan versus acetyleen: Ga er niet vanuit dat alle brandstofgassen hetzelfde zijn. Acetyleen werkt bij zeer lage druk. Propaan (LPG) wordt vaak hoog opgeschroefd voor het verwarmen van zwaar staal. Het gebruik van een lagedrukacetyleenafleider op een hogedrukpropaaninstallatie kan de interne afdichtingen doorblazen. Controleer uw specifieke gastype op het certificeringslabel.
Industriële omgevingen zijn wreed voor koperapparatuur. Temperatuurschommelingen, fysieke dalingen en voortdurende druk eisen hun tol.
Maak testen onderdeel van uw dagelijkse routine. Voer een visuele controle uit op diepe groeven of hitteverkleuring. Gebruik elke keer dat u cilinders verwisselt een olievrije lekdetector op de schroefdraad. Let op uw vlamkwaliteit; een plotselinge daling van de gasstroom betekent meestal dat het interne filter verstopt is met koolstof.
Wanneer gooi je ze weg? Als er daadwerkelijk een flashback optreedt, vervang dan onmiddellijk de afleiders. De extreme hitte tast het gesinterde filter aan. Zelfs zonder ongelukken raken mechanische veren na verloop van tijd vermoeid. Vervang ze proactief elke 3 tot 5 jaar, hoe glanzend ze er ook uitzien aan de buitenkant.
Oxy-fuel-veiligheid komt neer op het begrijpen van de fysica van uw apparatuur. Of u nu kiest voor een op een toorts gemonteerde opstelling voor manoeuvreerbaarheid of een op een regelaar gemonteerd systeem om uw cilinders te beschermen, het doel blijft hetzelfde: stop de vlam voordat deze een ramp veroorzaakt.
Wacht niet op een hersenschudding om de veiligheidsuitrusting van uw winkel te controleren. Controleer de vervaldata van uw huidige opstelling, verifieer uw draadgroottes en zorg ervoor dat uw stroomsnelheden overeenkomen met uw snijtips. Als het tijd is om te upgraden, investeer dan in gecertificeerde, robuuste bescherming. Ontdek het volledige assortiment professionele veiligheidsoplossingen bij Starex Weld om de exacte specificaties te vinden die uw toepassing vereist.
Ja. Flashbacks kunnen optreden in zowel de brandstofgas- als de zuurstofleidingen. Om volledige systeembescherming te garanderen, moet u op beide leidingen een speciale, gasspecifieke afleider installeren. Als een omgekeerde stroomtoestand gemengde gassen in een van beide leidingen dwingt, kan er een ontsteking plaatsvinden, ongeacht welke slang het vluchtige mengsel bevat.
Ja, het interne vlamdoverfilter zorgt voor een lichte drukval als gevolg van fysieke weerstand. Het kan zijn dat u de druk van uw regelaar iets moet verhogen om, volgens de stroomschema"s van de fabrikant, te compenseren om gasgebrek aan de toortstip te voorkomen.
Een terugslagklep (terugslagklep) verhindert alleen dat het gas terugstroomt; het kan een brand niet stoppen. Een flashback-afleider bevat een terugslagklep plus een filter van gesinterd metaal dat een daadwerkelijk supersonisch vlammenfront fysiek afkoelt en dooft.
Standaard inline-flashback-afleiders kunnen niet worden gereset en moeten onmiddellijk na het stoppen van een flashback worden vervangen. Terwijl sommige zware industriële modellen voor systemen met grote verdeelstukken resetbare hendels hebben, zijn standaard draagbare toortsvangers beschermingsapparaten voor eenmalig gebruik in geval van brand.
Ze kunnen worden geïnstalleerd bij de toortshandgreep, bij de regelaars of beide. Op de toorts gemonteerde apparaten stoppen de vlam voordat deze binnendringt en de slangen vernielen. Op de regelaar gemonteerde apparaten beschermen de gascilinders. Voor maximale veiligheid bij lange slangen wordt het gebruik van beide ten zeerste aanbevolen.
Het meest voorkomende teken van een slechte of verstopte afleider is een plotselinge, onverklaarbare daling van de gasstroom aan de toortstip, wat resulteert in een zwakke of onstabiele vlam. Als het aanpassen van de druk van de regelaar de stroom niet corrigeert, is het interne gesinterde filter waarschijnlijk verstopt met koolstofafzettingen en moet de unit worden vervangen.
Vanwege de zeer onstabiele aard van acetyleengas beperken de veiligheidsvoorschriften de maximale werkdruk strikt tot 15 PSI (ongeveer 0,1 MPa). Acetyleen-flashback-afleiders zijn speciaal ontworpen voor deze lagedrukdrempel en mogen nooit aan hogere druk worden blootgesteld.
